Ubuntu 18.04 における動作環境作成とファイルの説明

UbuntuでFACE01 GRAPHICSのサンプルアプリケーションを動作させる方法は複数存在します。今回はDockerやPython仮想環境を用いない、ある意味一番素直な動作環境の作成のやり方について解説します。
実際に行うことはCMAKEとPython3のインストール、Pythonライブラリのインストールです。
今回の解説記事では前半に動作環境の作成の仕方、後半にサンプルアプリケーションのフォルダ解説を行います。

1. Ubuntu 18.04 環境下での説明をしておりますがUbuntu 20.04 も内容は同じです。
2. スクリーンショットはウィンドウマネージャのテーマを変更しています
3. この記事ではGPUの利用については触れません。
FACE01 GRAPHICSはGPUの利用によって本来の速度を発揮しますが、サンプルアプリケーションを使う上で最低限の環境構築に留めております。

動作環境を作成する

Font の確認

FACE01 GRAPHICSでは「mplus-1mn-regular.ttf」フォントを指定しています。
こちらからダウンロードしてください。Synaptic ( パッケージ管理ソフトウェア ) からインストールする場合は「fonts-mplus」で検索してください。
インストールできたかの確認は

$ fc-list | grep mplus-1mn-regular.ttf

で確認できます。

Synaptic では以下のようになります。

CMake のインストール

環境を整えるために、まず「CMake」をインストールします。
Ubuntu の場合は Windows と違いパッケージマネージャからインストール可能です。

Synaptic パッケージマネージャから CMake をインストールする
Synaptic パッケージマネージャから CMake をインストールする

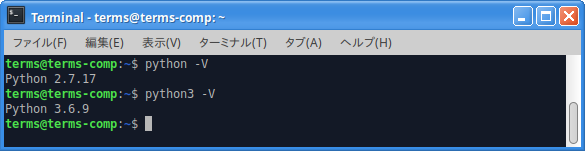

Python3 の確認

Ubuntu では、Python3 が予めインストールされています。
しかしながらコマンドラインで $python -V と入力するとデフォルトの 2.7 系が表示されてしまいます。

$ python3 -V

と打ち込んでください。（-V は大文字）

ここでは
Python 3.6.9
と表示されました。

FACE01 GRAPHICSサンプルアプリケーションがエラーを吐いて落ちる場合、Pythonのバージョンを確認してください。
Pythonのバージョンについては直接お問い合わせください。

Python モジュールのインストール

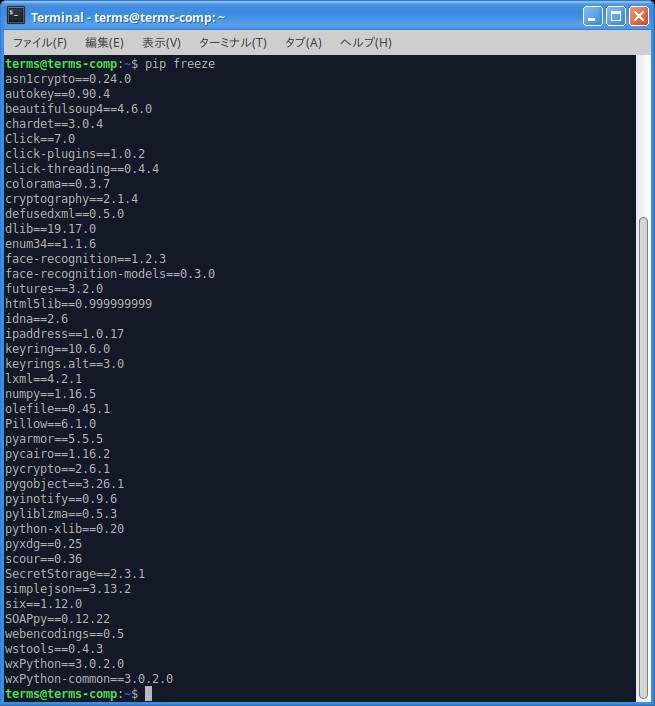

次にライブラリのインストールをします。予め必要なライブラリは pip freeze で書き出しておきました（下図）。ファイル名は「requirements.txt」にしてください。端末から操作します。

cv2-tools==2.4.0
dlib==19.20.0
face-recognition==1.3.0
face-recognition-models==0.3.0
matplotlib==3.3.3
numpy==1.19.4
Pillow==8.0.1
PySimpleGUI==4.40.0

dlib と face-recognitionは手動でバージョンアップしてあります。サンプルアプリケーションを扱う時は最新版でなくとも良いと思います。やり方は「Windows 版 Dlib のバージョンアップのやり方」を参考にしてください。

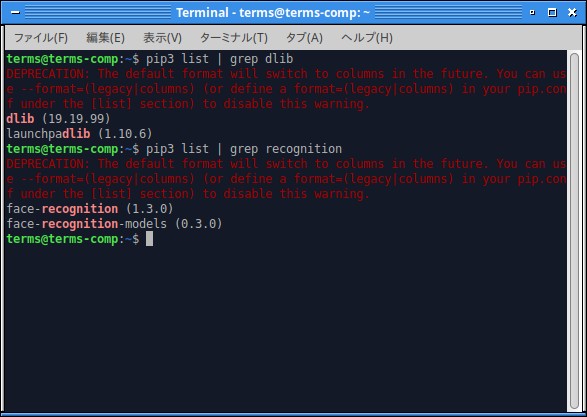

$ pip3 list でバージョンの確認した様子
$ pip3 list でバージョンの確認した様子
pip install -r requirements.txt

requirements.txt で一気にインストールできたように見えても実際はインストール出来ていないこともあります。そういう時はひとつづつインストールするようにしてください。

以上で環境構築は終了です。
お疲れ様でした

各ファイル・フォルダの働き

ではこの解説記事後半に入りたいと思います。

後半では受け取ったサンプルアプリケーションのフォルダ構成について解説していきます。

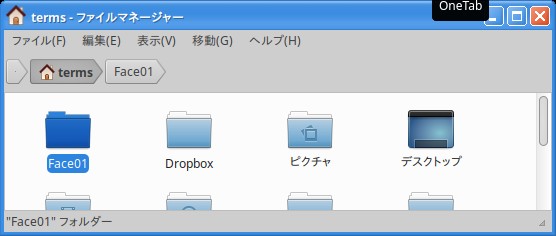

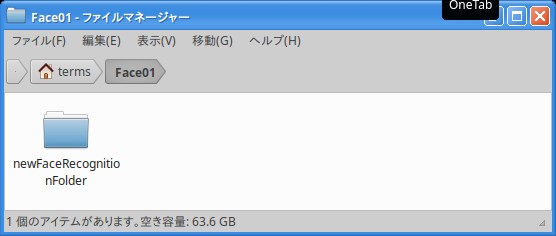

Face01 フォルダ
FACE01 フォルダ

FACE01 フォルダの中には「newFaceRecognitionFolder」が入っています。これをダブルクリックで開いてみましょう

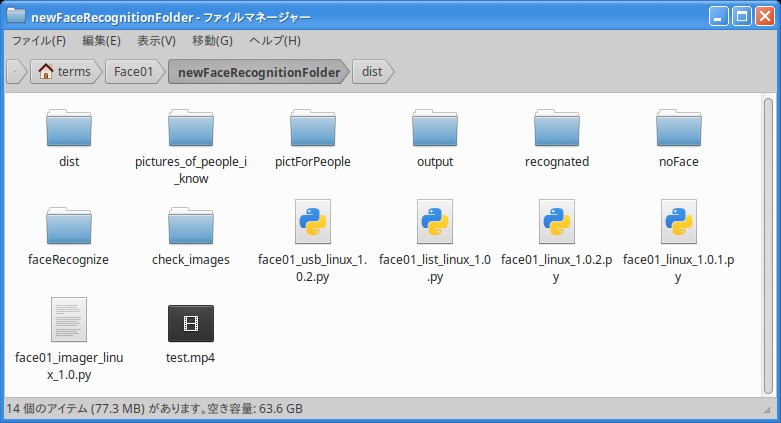

newFaceRecognitionFolder
newFaceRecognitionFolder

さらに newFaceRecognitionFolder をダブルクリックして中身を見てみましょう

newFaceRecognitionFolder の中身
newFaceRecognitionFolder の中身

それではひとつひとつのフォルダを見ていきましょう。

same_person フォルダ

Face01_list で用います。
顔認証処理により同じ人物と判断された場合にこのフォルダに顔画像ファイルが移動させられます。

same_person フォルダ
same_person フォルダ

check_images フォルダ

  • check_images フォルダ
    （face01_imager.py で使用します）
    色々な静止画が入っています。
    ファイル名にはアスキー文字のみを使用してください。（追記：日本語も使えるようになりました）
    この静止画はサーバがカメラからの静止画をポンポンとこのフォルダに投げ込むことを想定しています。
    ですので face01_imager では起動している間はこのフォルダを常に監視しています。
    処理された静止画は
    ・顔部分は output フォルダへ
    ・静止画自体は recognated フォルダへ移動
    ・標準出力には人物名と処理時間が表示
    されていきます。
    このフォルダは常に監視されているので、一度 recognated フォルダに移動された静止画をもう一度このフォルダに放り込むと、再度同じ処理をします。どのように face01_imager が動くのか何回か試してみてください。

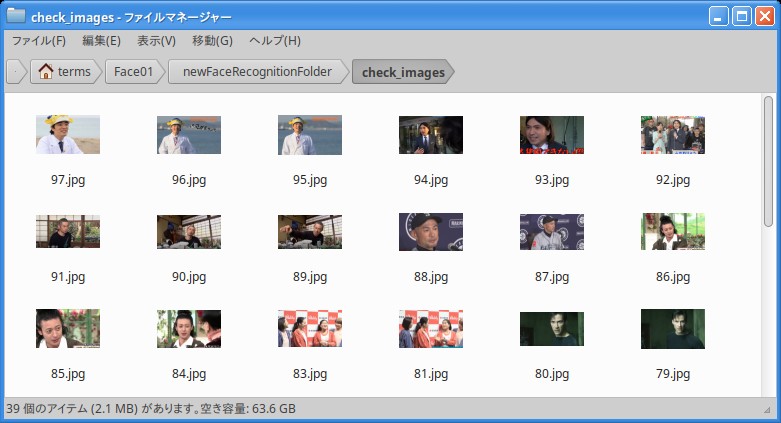

check_images フォルダ
check_images フォルダ

npKnown.txt ファイル

  • npKnown.txt ファイル
    face01_imager.py や face01.py を動作させると出来る、顔画像を 128次元化した数字が羅列してあるテキストファイルです。対象となる顔画像は「priset_face_imagesフォルダ」に入っている顔画像です。2回目の起動からはこのテキストファイルを読み込んで動作するので起動が極めて早くなります。動作確認時にはあえてゴミ箱に捨てたり、「priset_face_images フォルダ」の顔を入れ替えたりすることで様子を確認してみてください。
    priset_face_images フォルダをいじったときには、必ず npKnown.txt をゴミ箱に捨ててください。整合性が取れなくなった場合、エラーとしてアプリケーションが落ちるようにしてあります。
npKnown.txt ファイル
npKnown.txt ファイル
npKnown.txt ファイルのなかみ
npKnown.txt ファイルのなかみ

priset_face_images フォルダ

  • priset_face_images フォルダ
    認識させたい顔画像を予め入れておきます。顔画像ファイルは 200 x 200 ピクセルを推奨します。
    npKnown.txt がない状態でこのフォルダをいじってください。npKnown.txt が存在する場合はそちらを読みに行きますのでこのフォルダは無視されます。
    それぞれのファイルは拡張子を除去してあります。
    繰り返しになりますが、priset_face_images フォルダをいじったときには、必ず npKnown.txt をゴミ箱に捨ててください。priset_face_images フォルダと npKnown.txt の整合性が取れない場合はエラーとしてアプリケーションを落とします。
    正常に起動しないな…と思ったときには npKnown.txt を捨ててください。

noFace フォルダ

  • noFace フォルダ
    priset_face_images フォルダに入れた顔画像のうち、顔が認識できなかったものや小さすぎるサイズのものはこのフォルダに移動させられます。勿論その場合は顔画像の数値化がなされません。
noFace フォルダ
noFace フォルダ

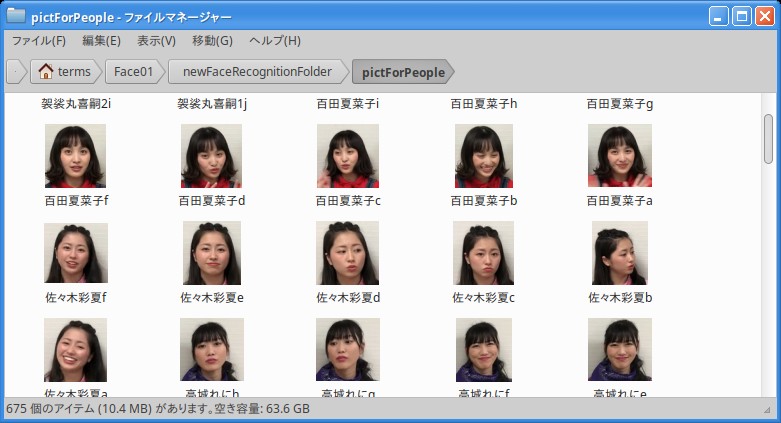

pictForPeople フォルダ

  • pictForPeople フォルダ
    色々な顔画像が入っています。テストに使ってください。拡張子は除去してあります。
pictForPeople フォルダ
pictForPeople フォルダ

output フォルダ

  • output フォルダ
    face01_imager.py や face01.py 、face01_list.py を動作させた時にここにクロップされた顔画像が溜まっていきます。
    ファイル名には認識した人名とその時間が入ります。

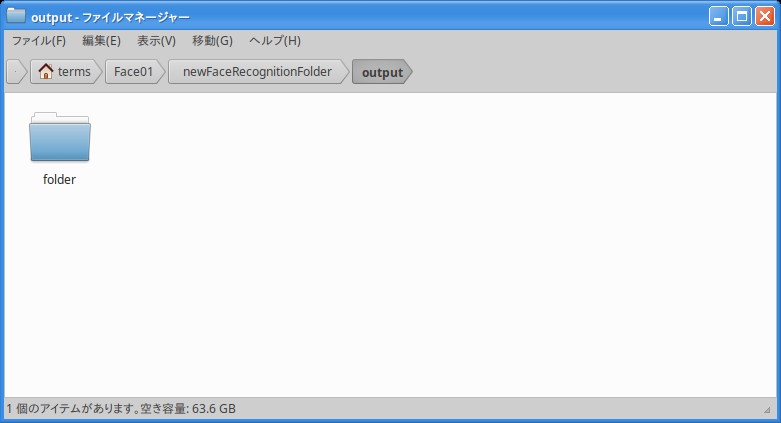

output フォルダの中身
output フォルダの中身

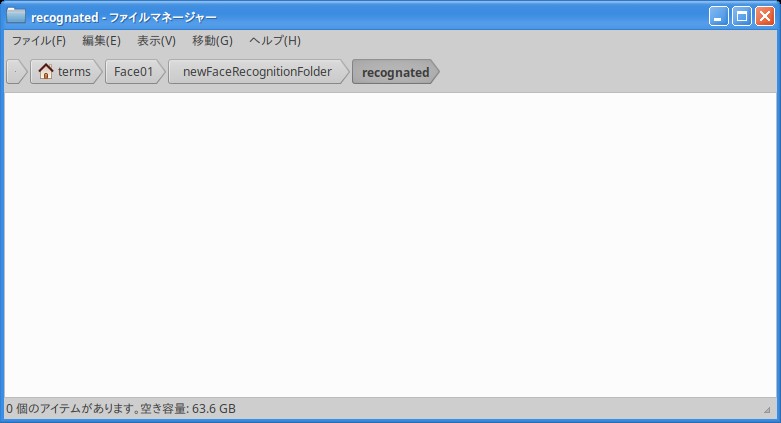

recognated フォルダ

  • recognated フォルダ
    face01_imager.py を動作させた時に処理された静止画がこちらに格納されていきます。
recognated フォルダのなかみ
recognated フォルダのなかみ

主要なフォルダの説明は以上です。次にファイルを見ていきましょう。

test.mp4

  • test.mp4
    FACE01 で用いるテスト用の動画ファイルです。テスト対象の動画ファイル名は必ず「test.mp4」のファイル名にしてください。
    なお、test.mp4 で顔認証したい顔画像の登録は「pictures_of_people_i_know」に顔画像ファイルを置いておきます。
    顔画像ファイル自体については「新規に顔画像登録する方法」をご参照ください。
test.mp4
test.mp4

アプリケーションについて

FACE01 GRAPHICS

  • FACE01_GRAPHICS_120.py
    FACE01 GRAPHICSの本体です。このファイルは触りません。
  • SETTING_MANAGER.py
    こちらのファイルからFACE01を起動します。
    またこちらのウィンドウを編集することでオプションを変化させることが出来ます。
    サンプルアプリケーションを試用する場合にお使い下さい。実際の開発を行う時はFACE01_GRAPHICS_120.pyを直接編集したり外部からオプション変数を指定したりします。
SETTING MANAGERの編集画面

FACE01 GRAPHICS（サンプルアプリケーション）の起動の仕方

## Windows10の場合
>python test_script_for_face01_119.py

## Ubuntuの場合
$ python3 setting_and_startup_FACE01GRAPHICS.py

npKnown.txt がある場合は priset_face_images フォルダを読みに行きません。手動でpictures_of_people_i_know フォルダの中身を変更した場合、必ずnpKnown.txtを削除してください。削除しない場合顔認証結果がおかしくなりアプリケーションを落とす仕様になっております

動作中に止める場合にはキーボードの「q」を押してください

これより以下はCLIでオプション変数を編集する場合の例になります。
サンプルスクリプトについてはスクリプト内のコメントをご参照ください。
詳細な解説は「Face01_Graphics 1.1.8 の呼び出し方について解説します」をご参照ください。

coding: utf-8
 print('Start test_script')
 import Face01_Graphics_119 as f
 kaoninshoDir, pictures_of_people_i_knowDir = f.home()
 レンズ歪みのエミュレーションをするかどうか：デフォルト値：'off'
 機能実装中なので触らないこと
 f.lens_distortion_emulate(
     switch='off'
 )
 プリセット画像の読み込みとオプション指定
 known_face_encodings, known_face_names = f.load_priset_image(
     kaoninshoDir,
     pictures_of_people_i_knowDir,
     jitters=3,
     upsampling=0,
     mode='hog',
     model='small'
 )
 """ オプション変数の説明
 jitters                     ゆらぎ値。ランダムにスケールアップや色の修正をして平均値を返す。デフォルト値 0
 upsampling                  サンプリング指定値。0 の時 80x80 ピクセルで顔探索をする。1 では 40x40 ピクセル。デフォルト値：0
 mode                        CNN, HOG 両形式を指定する。顔検出しにくい場合は'cnn'を指定する。デフォルト値：'hog'
 model                       small -> 5-points method, large -> 68-points method　デフォルト値：'small' """
 xs = f.face_attestation(
     kaoninshoDir,
     known_face_encodings,
     known_face_names,
     tolerance=0.5,
     jitters=0,
     upsampling=0,
     mode='hog',
     model='small',
     frame_skip=10,
     movie='test.mp4',
     rectangle='false',
     target_rectangle='true',
     show_video='true',
     frequency_crop_image=5
 )
 """ オプション変数の説明
 jitters                     ゆらぎ値。ランダムにスケールアップや色の修正をして平均値を返す。デフォルト値 0
 upsampling                  サンプリング指定値。0 の時 80x80 ピクセルで顔探索をする。1 では 40x40 ピクセル。デフォルト値：0
 mode                        CNN, HOG 両形式を指定する。顔検出しにくい場合は'cnn'を指定する。デフォルト値：'hog'
 model                       small -> 5-points method, large -> 68-points method　デフォルト値：'small'
 tolerance                   閾値。顔認証の厳格さを指定する。低いほど厳格。デフォルト値：0.5
 frame_skip                  フレームドロップの割合。入力が 30fps の場合 frame_skip=2 では 15fps となる
                             マシン速度によって調節すること。デフォルト値：0
 movie                       動画入力元を test.mp4 と USB カメラの 2 種類から選ぶ。デフォルト値：'test.mp4'
 rectangle                   顔周囲に四角枠（直接描画）を描画するか否かを指定。デフォルト値：'false'
 target_rectangle            顔周囲に四角枠（png画像）を描画するか否かを指定。デフォルト値：'true'
 show_video                  openCV 由来の GUI による動画表示の有無。デフォルト値：'true'
 frequency_crop_image        フレームをいくつ飛ばして output するか調節する。frame_skip値に影響される。デフォルト値：10 """
 for x in xs:
     (name, pict, date, img, location, percentage) = (x['name'], x['pict'], x['date'], x['img'], x['location'], x['percentage'])
     print({(name,pict)})
     print(name, percentage, pict)
 """     ## json方式の出力
     print({
         "name": name,
         "percentage": percentage,
         "pict": pict,
         "date": date,
         "location": {
             "top": location[0],
             "right": location[1],
             "bottom": location[2],
             "left": location[3]
         }
     }) """
顔を検出している様子
USB カメラからの顔画像解析の様子
USB カメラからの顔画像解析の様子

Face01_Imager

  • face01_imager_<version>.py
    check_images フォルダを常に監視し、中に入った静止画から顔の解析を行います。
    対象とする顔画像は priset_face_images フォルダですが、npKnown.txt ファイルがある場合には無視されます。

    output フォルダにクロップした顔画像を名前と検出時間のファイル名で保存していきます。
    標準出力には検出した人物名と検出時間が表示されます。
    処理された静止画は recognated フォルダに移動されます。

    常に監視し続けるので終了したい場合は標準出力画面で「Cnt+C」を押してください。
    recognated フォルダからcheck_images フォルダへ画像をいくつか移動させると即座に処理する様子をみることが出来ます。

サンプルスクリプトの内容の説明については「Face01_imager 1.1.0 の呼び出し方について解説します」をご参照ください。

# coding: utf-8

print('Start test_script')


import face01_imager_112 as f


kaoninshoDir, pictures_of_people_i_knowDir, check_images = f.home()


known_face_encodings, known_face_names = f.load_priset_image(
	kaoninshoDir,
	pictures_of_people_i_knowDir,
	jitters=0,
	upsampling=0,
	mode='cnn',
	model='small'
)


while(1):
	xs = f.face_attestation(
		check_images,
		known_face_encodings,
		known_face_names,
		tolerance=0.5,
		jitters=0,
		upsampling=0,
		mode='cnn',
		model='small'
	)

	for x in xs:
		(name, date) = (x['name'], x['date'])
		print(
			'name', name,
			'date', date
		)

'''
変数について
jitters			ゆらぎ値。ランダムにスケールアップや色の修正をして平均値を返す。デフォルト値 0
upsampling		サンプリング指定値。0 の時 80x80 ピクセルで顔探索をする。1 では 40x40 ピクセル。
mode				CNN, HOG 両形式を指定する。
model				small -> 5-points method, large -> 68-points method
tolerance		閾値。

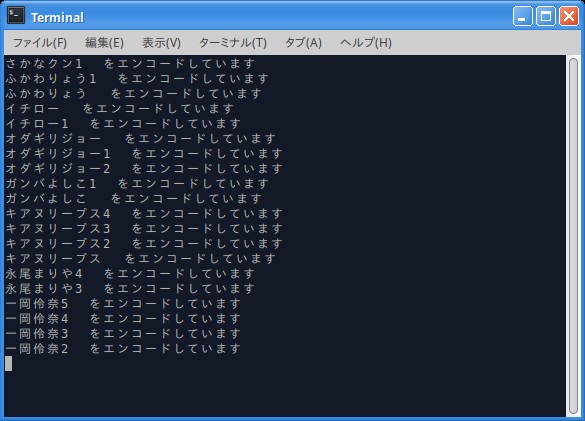

priset_face_images フォルダから顔画像をエンコードしている様子

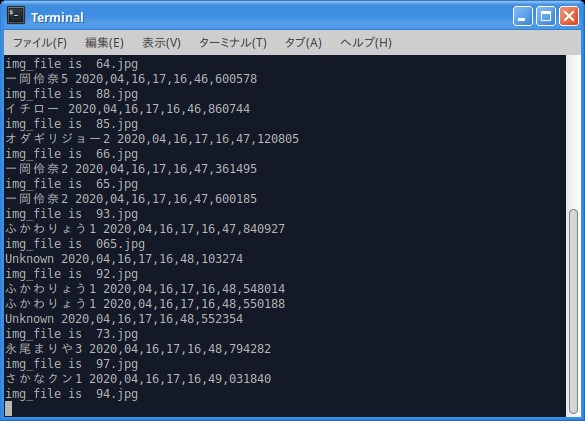

検出した顔の人物名と出力したファイル名を表示している様子

Face01_List

  • face01_list_<version>.py
    実用に耐えうる「通った人のユニーク数と顔画像ファイルを得るアプリケーション」です。
    対象とする顔画像は priset_face_images フォルダです。こちらは npKnown.txt ファイルは作成されません。
    output フォルダにクロップした顔画像を保存していきます。
    常に監視し続けるので終了したい場合は標準出力画面で「Cnt+C」を押してください。
    詳しくはこちらをご覧ください。
    開発の様子はこちらに掲載しております。

サンプルスクリプトの引数などについては「Face01_list 1.1.2 の呼び出し方について解説します」をご参照ください。

# coding utf-8

print('Start test_script')


import face01_list_112 as f
from multiprocessing import Pool, Process
import threading


(kaoninshoDir, outputDIR) = f.home()

p1 = Process(target=f.faceCrop, args=(
	kaoninshoDir,
	30,
	'test.mp4'
	)) # frame_skip, input


thread = threading.Thread(
	target=f.openDIR,
	args=([
		outputDIR,
		0.55,
		0,
		1,
		'hog',
		'large'
	])
) # tolerance, upsampling, jitters, mode, model


thread.start()
p3 = Process(target=f.person_count, args=(outputDIR,))
p1.start()
p3.start()


'''
各変数
frame_skip		frame をスキップする回数
input			動画入力元を指定。test.mp4 か usb 。usb は Web カメラ
tolerance		閾値
upsampling		アップサンプリング値。0: 80x80pixel, 1: 40x40pixel, 2: 20x20pixel
jitters			ゆらぎ値
mode			CNN or HOG
model			small or large. small: 5-points method, large: 68-points method.
'''

まとめ

以上です。
アプリケーションは端末から起動しても良いし、サンプルスクリプトを作ってそこから import して呼び出してもらっても大丈夫です（Linux でのテストスクリプト）。
色々試してみてください。
